Что такое габион?

Габионы – это конструкция в форме короба, созданная из сетки двойного кручения, либо сварной сетки, сплетенная проволокой. Габионные конструкции больших размеров внутри разделяются диафрагмами (перегородками), что придает им дополнительную прочность, а также способствует удобному заполнению его камнями.

В зависимости от назначения, заполняется габион каменной фракцией, размер которой больше ячейки сетки. Камень должен быть высокой плотности, обладать морозостойкостью и надежностью.

История создания габионных конструкций

Однако, несмотря на название, честь их изобретения принадлежит французам. Впоследствии жители Аппенинского полуострова просто выкупили патент у своих соседей.

Также подобные сооружения называют ГСИ (габионные сетчатые изделия). Эти конструкции заполняются произвольным природным каменным материалом, или стеклом. Кстати, последние выглядят поистине роскошно и наилучшим образом украсят ваш дачный участок! «Оболочка» габиона – это сетки двойного кручения, соединенные между собой проволокой.

Габионы используются людьми на протяжении последних двухсот лет. Сначала они использовались в качестве фортификационных сооружений для защиты орудийных батарей (например, во времена Наполеоновских войн). Тогда ГСИ выглядели как плетеные корзины, набитые землей, и устанавливались рядом с пушками. Подобные конструкции задерживали картечь и пули противника. Также в Италии габионами укреплялись берега реки Рено, откуда и взялось название «матрасы Рено».

Производство габионов

Наша компания является производителем габионов. Мы тщательно следим за качеством изготавливаемой продукции, а также ее соответствием всем необходимым ГОСТам.

Проволока для изготовления сетки двойного кручения поставляется в рулонах. При помощи специального оборудования, из проволоки изготавливают сетку двойного кручения. Сетка двойного кручения имеет такую структуру, что при случайном разрыве, вся конструкция не раскрутится. Рулоны сетки двойного кручения разрезают на отрезки определенного размера. Из них изготавливают конструкции различных конфигураций. Чтобы изделия было удобнее транспортировать, их сворачивают и сжимают прессом.

Сборка и наполнение габионов производится сразу на объекте.

В последнее время, все чаще попадаются недобросовестные производители габионов. Они используют некачественную проволоку, закупая ее по низкой цене. Качественная проволока для габионов должна содержать не менее 230 г/м2 цинка. Уменьшение содержания цинка в проволоке, является нарушением ГОСТ Р 52132-2003 «Изделия из сетки проволочной крученой с шестиугольными ячейками для габионных конструкций». Срок службы изделия при этом резко уменьшается. И конструкция начинает ржаветь.

Мы контролируем собственное производство, регулярно проводя лабораторные исследования своей продукции.

Компания «Геопродукт» ответственно подходит к вопросу качества продукции, понимая масштабность проектов заказчиков.

Как сделать габион своими руками?

Для тех кто хочет сэкономить на покупке габионов произведенных промышленным способом в заводских условиях, ниже представлена инструкция как сделать габионные конструкции вручную.

Материалы, необходимые для изготовления габиона. Кроме сетки и камней, необходимо будет обзавестись дополнительными материалами. А именно:

• Арматурой для придания жесткости каркасу, укрепления всей конструкции
• Скобами или металлическими спиралями, которыми вы будете соединять отдельные части габиона Геотекстилем. Этот материал будет препятствовать вымыванию песка из конструкции.

Вам также понадобятся инструменты:

• плоскогубцы или пассатижи;
• степлер для монтажа металлического каркаса;
• монтировка;
• лопата;
• анкеры.

Габионы своими руками: пошаговая инструкция.

1. Подготовка основания. Возможно, придется утрамбовывать почву, или снимать верхний слой грунта. На этом этапе стоит сделать подушку из песка, или даже ленточного фундамента. Это нужно для того, чтобы в дальнейшем вся конструкция не развалилась.
2. Делаем узкую канавку по периметру сооружения. Если пропустить этот пункт, конструкция зарастет травой и сорняками. Для большей надежности стоит укрыть канавку геотекстилем, а после закрепить ее. Проще всего это сделать, подогнув край геотекстиля под основание будущей конструкции. Ширина канавки 10-165 сантиметров.
3. Раскройка сетки по схеме. Сначала следует нанести метки на определенные места, при помощи рулетки и мела. В первую очередь надо вычертить дно ящика коробчатого габиона, саму основу конструкции. Далее приступаем непосредственно к раскройке.
4. Сшиваем сетку. Начинаем с нижней части. Укладываем ее на подушку из песка, после располагаем по сторонам сетки боковые части будущего габиона, и соединяем конструкцию металлической проволокой. Места стыков нужно усилить стальными спиралями. Стягивать стенки габиона так, чтобы они оказались параллельны друг другу.
5. Установка и окончательная фиксация габиона. При помощи анкеров, или обычных кольев закрепляем конструкцию на том месте, где она будет находиться.
6. Заполнение габиона камнями. Наиболее крупные и красивые валуны укладываем к стенкам габионовой конструкции, а в середину можно поместить камни небольшого размера, менее привлекательные. Если же камни для габионов примерно одинаковы по весу и диаметру, укладка производится россыпью. В это случае этапов укладки "начинки" должно быть несколько, на каждом уровне следует производить дополнительное уплотнение геотекстилем.
7. Прикрепление крышки металлической спиралью из проволоки.

Как видите, сделать габионы своими руками не сложно. Наша инструкция поможет вам сделать все правильно. Однако стоит помнить, что профессиональная укладка габионов гарантирует более долговечный результат за короткие сроки. Вы можете обратиться в компанию Геопродукт, и наши профессионалы проделают все работы на высшем уровне.

Виды и способы применения габионов

Существует несколько разновидностей габионов:

Коробчатые габионы Коробчатые габионы. Это объемные сооружения, выглядящие как объемные короба. Они используются для создания подпорных стен, заборов или дамб. Благодаря своей конструкции, они выдерживают любые нагрузки, что особенно ценно для зон, характеризующихся высокой сейсмической активностью.

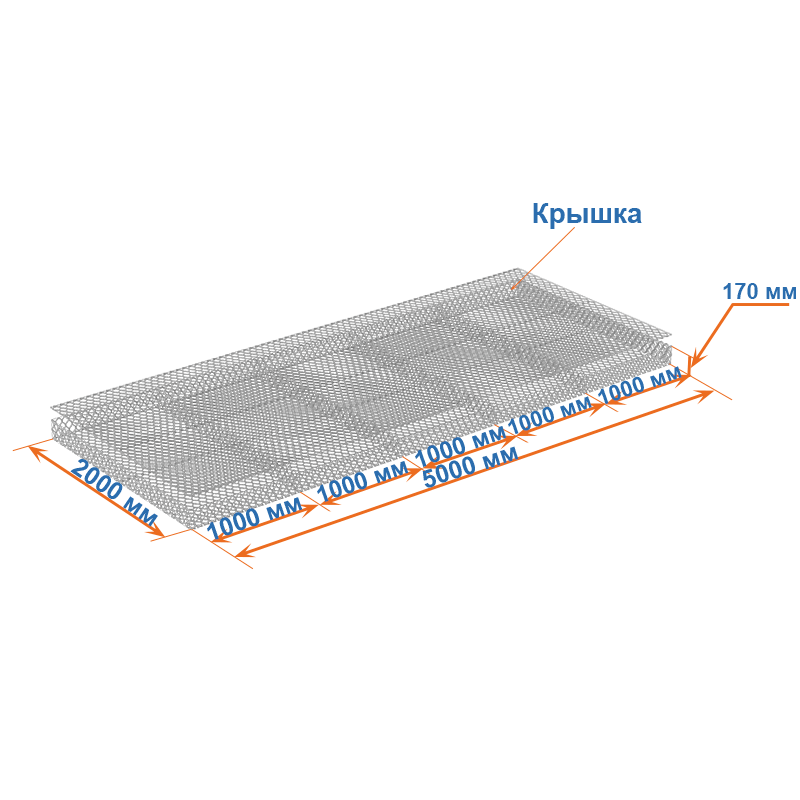

Матрацы Рено – Такая геоконструкция на самом деле напоминает матрас, ширина которого 2 метра, а длина варьируется от 3 до 6 метров. Чаще всего матрацы Рено используются для укрепления берегов, защиты их от эрозии. Также они подойдут для облицовки дамб, фиксирования мостовых конусов. Наполнение такого габиона зависит от функции, которую он будет выполнять.

Цилиндрические габионыКак видно из названия, эти сооружения имеют форму цилиндра. Длиной они могут быть от 2 до 4 метров. Цилиндрические габионы используются при строительстве гидротехнических сооружений, для снижения волновой и ледовой нагрузки в портах. Также применяются для укрепления дна водоемов. Подобные конструкции весьма эластичны, так как не имеют ребер жесткости.

Система Террамеш (габионы с диафрагмами)Данная разновидность габионов – это конструкция, оснащенная армирующей панелью, разделенная по ширине посредством диафрагм с дистанцией в 1 м. Такое ГСИ очень похоже на обычный коробчатый габион, но отличается своеобразным «хвостом», т.е. дно конструкции не ограничено стенами габиона, а продлевается с одной из сторон. Например, если высота одной стенки – 0.5 м, а ширина – 2м, то длина составит 4 м.

Свойства габионов

• Прочность. С годами, микрочастицы земли, песка и прочих природных материалов проникают в зазоры между наполняющими габион камнями, армируя сооружение и превращая его в монолит.
• Гибкость и вариативность установки. До заполнения "начинкой", конструкции выглядят как эластичные сетки, принимающие форму ландшафта, где они будут располагаться.
• Экономичность. Подпорная стена из габионов дешевле аналога, созданного, допустим, из бетона. А вот прослужит стена из ГСИ намного дольше. Она не подвержена растрескиваниям, ей не грозит обвал.
• Длительный срок эксплуатации. Срок службы габионов исчисляется десятилетиями. Правильно собранные габионы не потеряют эксплуатационных качеств и через полвека, а лишь сольются с пейзажем.
• Устойчивость к коррозии. В составе сетки двойного кручения, являющейся "оболочкой" габионов,содержится цинк, препятствующий коррозии . Кроме этого, если габионы устанавливаются в местах с агрессивными средами, их покрывают слоем ПВХ.
• Дренажность. Габионные конструкции с легкостью пропускают влагу. При этом твердые частицы задерживаются в самом габионе, увеличивая степень его надежности, делая сооружение более устойчивым.
• Шумопоглощение. Габионы - отличная преграда для любых звуков. Ограждения из них часто используются для устранения внешнего шума.
• Экологическая чистота.Немаловажный аспект при выборе габионов - их экологичность. Эти конструкции не наносят вреда окружающей природе, и с годами сливаются с ней в единое целое.

Устройство габионов

Габионы изготавливаются из сетки двойного кручения. Строение этой сетки позволяет всей конструкции не раскрутиться в случае единичного разрыва. Проволока для сетки должна быть заводского производства, чтобы не сомневаться в ее качестве.

Сетка покрывается цинковым слоем, плотность которого должна быть не менее 240-290 г/м2. Данное покрытие влияет на долговечность конструкции. При меньшей плотности цинкового покрытия, сетка начинает быстро ржаветь и срок службы изделия значительно сокращается.

Габионные короба наполняются камнями. Хотя, возможно наполнение другими материалами. Любой наполняющий материал должен обладать морозостойкостью, высокой плотностью и надежностью.

Конструкции больших размеров внутри разделяются мембранами, для создания дополнительной прочности. Установленные рядом друг с другом габионы, связываются при помощи специальной вязальной проволоки.

Полезный совет: Чтобы сэкономить на наполнителе габиона, можно расположить камень возле его стенок, а внутрь поместить строительный мусор, завернутый в геотекстиль.

Применение габионов

Конструкции, состоящие из скрепленных между собой габионов, используют для укрепления склонов, грунтов, берегов, обрывов. Также с их помощью воздвигаются противоселевые и противолавинные сооружения.

Габионы устанавливают на откосах железных дорог и автотрасс, укрепляют подземные туннели.

Из габионов часто изготавливают заборы, декоративные стены, бассейны или пруды.

Широкое применение габионные конструкции нашли в ландшафтном дизайне: из них изготавливают клумбы, беседки, уличную мебель, мангалы и прочие декоративные и функциональные элементы.

Дизайн внутри помещений также не обходится без этих металлоконструкций. С их помощью создаются элементы декора.

Внимание: В условиях агрессивных сред (например, морская вода), поверхность габионов необходимо покрыть слоем ПВХ.
